Come costruire un VCO Eurorack con un microcomputer Raspberry Pi da 9$

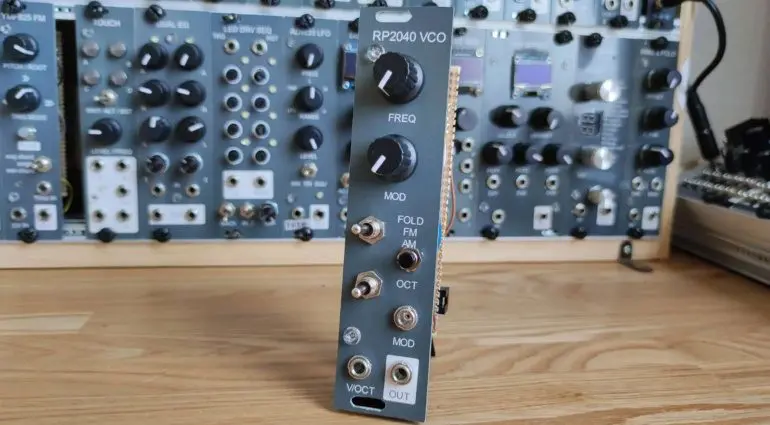

HAGIWOHAGIWO RP2040 VCO RP2040 VCO · Fonte: HAGIWO

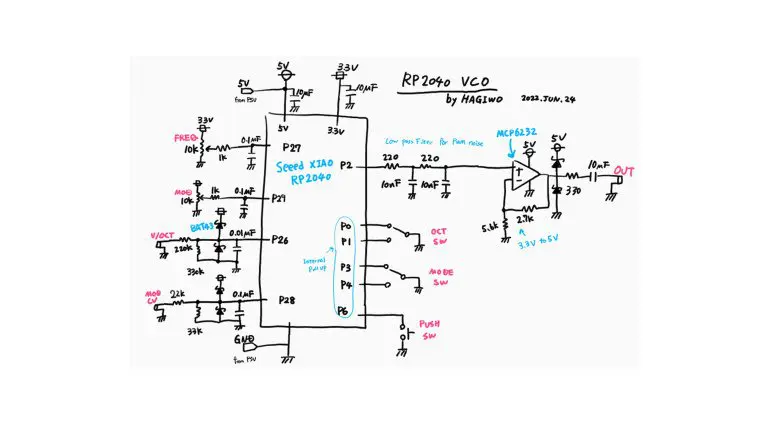

Circuito dell’HAGIWO RP2040 VCO · Fonte: HAGIWO
L’ultimo modulo Eurorack dell’artista e ingegnere modulare HAGIWO è un oscillatore controllato in tensione (VCO). È costruito sulla base del Raspberry Pi Seeed Xiao RP2040 e su una manciata di componenti esterne.
RP2040 Eurorack VCO
Questo è il 53° progetto di HAGIWO. I progetti precedenti includono sequencer, LFO, clock dividers, inviluppi, wave folders , lettori di campioni PCM, distorsioni a diodi e molto altro ancora. HAGIWO ha scritto un articolo sul suo blog per ogni progetto, ed è diventato una favolosa risorsa per chiunque sia interessato a costruire il proprio sintetizzatore modulare.
Ma ciò che mi ha attratto di questo progetto in particolare è stata la semplicità con cui ha sfruttato la potenza dell’RP2040 insieme ad alcuni semplici componenti, facendolo sembrare un lavoro che chiunque possa svolgere.
Il Raspberry Pi in questione è la scheda microcontrollore Seeed XIAO RP2040. Ha una marcia in più rispetto al Pi Pico, avendo quattro convertitori AD anziché tre. L’oscillatore è digitale e HAGIWO ha incorporato la capacità di deformare le onde e di utilizzare modulazioni FM e AM internamente. Non è quindi necessario collegare altri oscillatori. Al contrario, si utilizzano le forme d’onda digitali nascoste nella wavetable per effettuare una modulazione incrociata attraverso il codice sorgente. È necessario sapere cosa significa? Non proprio, perché il codice è già pronto per noi.
Circuito dell’HAGIWO RP2040 VCO
Modulo VCO fai da te
Il modulo incorpora un selettore di ottava, un selettore di modalità per le tre possibilità di Wavefold, FM e AM e un pulsante per passare attraverso 8 forme d’onda per ciascuna modalità. È presente un controllo della profondità di modulazione che apporta alcune modifiche tonali. Di conseguenza, per la modalità FM si tratta di un suono morbido e industriale, per la modalità AM otteniamo suoni metallici, mentre la modalità Wavefold può offrire sia suoni basilari che ricchi di overtones.
I componenti consistono in un paio di potenziometri, una manciata di resistenze, un amplificatore operazionale MPC6232, condensatori e connessioni. Il progetto include un filtro passa-basso per tenere sotto controllo il rumore delle uscite audio. In altre parole, il suono è piuttosto buono: guardate il video qui sotto.
HAGIWO fornisce tutti i link necessari per la costruzione, il codice sorgente e la programmazione dell’RP2040. Ha fatto un lavoro eccellente, sebbene sia tutto in giapponese, dunque Google Translate può tornarvi comodo. Il modulare di HAGIWO ha un aspetto fantastico e passerò un pomeriggio a sfogliare gli altri progetti della serie, tentando di provare a realizzarli.
- Sito web di HAGIWO.
